Gestion des ressources

Jean-Michel Adam - Florian Rodriguez

1. Plan

Spécification du problème
Section Critique (SC)
Exclusion Mutuelle
- Principe
- Propriétés
Réalisation d’exclusion Mutuelle
- Matérielle (Interruption, instruction TAS)
- Logicielle (attente active, verrou, sémaphores);
Difficultés liées au partage de ressources
- Interblocage
- Famine

1.1. Introduction

Les processus partagent des ressources
Les ressources sont des données ou des périphériques
Des ressources sont partagées simultanément par plusieurs processus
Des ressources sont partagées séquentiellement par plusieurs processus
Les ressources sont réquisitionnables ou non

1.2. Ressources partageables simultanément

fichier ou zone mémoire en lecture seule
périphériques partageable (disques)

1.3. Ressources partageables séquentiellement

fichier ou zone mémoire en écriture
périphériques non partageable (imprimante)
processeur

-> ce sont des ressources critiques

2. Spécification du problème

2.1. Exemple: partage d'une donnée en mémoire

Deux tâches (A et B) s’exécutent simultanément
Elles doivent modifier la même donnée
Chaque tâche doit donc :
- lire cette donnée,
- calculer sa nouvelle valeur
- mémoriser la nouvelle valeur

-> Problème: l’exécution simultané des tâches A et B peut perturber les calculs

2.2. Exemple: partage d'une variable solde

Tâche A: dépot de chèque

Lire la valeur de la variable solde
Ajouter le montant du chèque (mtCh)
Mémoriser la nouvelle valeur

courA <- Solde
courA + mtCh
Solde <- courA

Tâche B: dépot d'espèces

Lire la valeur de la variable solde
Ajouter le montant des espèces (mtL)
Mémoriser la nouvelle valeur

courB <- Solde
courB + mtL
Solde <- courB

2.3. Exemple: partage d'une variable solde

Solde = X		courA		courB
X
	courA -< Solde	X
			courB <- Solde	X
			courB <- courB + mtL	X + mtL
X+mtL			Solde <- courB
	courA <- courB +mtCh	X+mtCh
X+mtCh	Solde <- courA

2.4. Exemple: spooler d'impression

Lorsque un processus veut imprimer un ﬁchier, il entre son nom dans un répertoire de spoole spécial.
Un autre processus le démon d’impression, regarde périodiquement s’il y a des ﬁchiers à imprimer.
notre répertoire de spoole possède un certain nombre d’entrées, numérotées 0,1,2 … etc pour accueillir les ﬁchiers à imprimer.
Deux variables partagées : out, qui pointe vers le prochain ﬁchier à imprimer et in, qui pointe vers la prochaine entrée libre du répertoire

2.5. Exemple: spooler d'impression

Processus A lit in et mémorise 7 dans place_libre_suivante
Interruption d'horloge, Processus B lit in qui vaut toujours 7 et place le nom de son fichier à la séptième position du répértoire puis met à jour in à 8
Processus A est relancé et poursuit son execution. Lit la variable place_libre_suivante, y trouve 7, place le nom du fichier à imprimer à la position 7. Puis met 8 dans in.
Le répértoire d'impression est dans un état cohérent, pas de pb.
Le fichier B ne sera jamais imprimé.

3. Section critique

Une Section Critique (SC) est un segment de code qui accède à une ressource partagée
Une SC est ensemble de suites d’instructions qui peuvent produire des résultats erronés lorsqu’elles sont exécutées simultanément par des processus différents.
L'exécution de deux SC appartenant à des ensembles différents et ne partagent pas de variables ne pose aucun problème.
Pratiquement les SC doivent être détectées par les concepteurs de programmes.
Dès qu’il y a des variables partagées, il y a forte chance de se retrouver en présence de SC.

3.1. Section critique: Principe

Les SC doivent être exécutés en Exclusion Mutuelle:
- une SC ne peut être commencée que si aucune autre SC du même ensemble n'est en cours d'exécution.
Avant d'exécuter une SC, un processus doit s’assurer qu’aucun autre processus n'est en train d’exécuter une SC du même ensemble.
Dans le cas contraire, il devra pas progresser, tant que l’autre processus n’aura pas terminé sa SC.
Nécessité de définir un protocole d'entrée en SC et un protocole de sortie de SC.

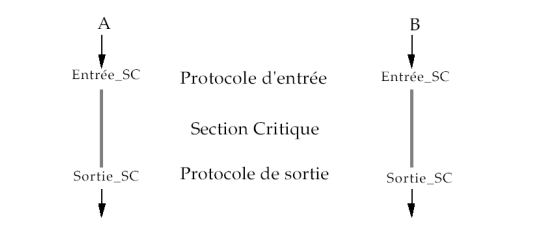

3.2. Protocole d'entrée/sortie en SC

Protocole d ’entrée en SC (prologue):
ensemble d ’instructions qui permet cette vérification et la non progression éventuelle.
Protocole de sortie de SC (épilogue):
ensemble d’instructions qui permet à un processus ayant terminé sa SC d'avertir d'autres processus en attente que la ressource soit libre.

3.3. Structure des processus

Début
Section non critique
  /prologue/
  *SC*
  /épilogue/
Section non critique
Fin

4. Exclusion mutuelle

4.1. Exclusion mutuelle: propriétés

Exclusion mutuelle:
Si un processus est en SC, aucun autre processus ne peut y accéder.
Progression: (pas d'interblocage)
Si aucun processus n’est en SC et qu’un processus désire y accéder, il doit pouvoir le faire.
Attente limitée: (pas de famine)
Si un processus désire accéder à la SC, il doit pouvoir le faire dans un temps fini.

4.2. Exclusion mutuelle

L'exclusion mutuelle n'est pas garantie si:
- un processus peut entrer en SC alors qu'un autre s'y trouve déjà.
- un processus désirant entrer en SC ne peut pas y entrer alors qu’il n’y a aucun processus en SC.
- un processus désirant entrer en SC n'y entrera jamais car il sera jamais sélectionné lorsqu’il est en concurrence avec d'autres processus

4.3. Exclusion mutuelle: solutions

Exclusion mutuelle logicielle
- attente active (Dekker-Peterson)
- attente passive (Dijkstra)
  - verrou
  - sémaphores
Exclusion mutuelle matérielle
- solution monoprocesseur: masquage d'interruption
- solution multiprocesseur: instruction TAS (Test And Set)

4.4. Exclusion mutuelle: solutions logicielles

Nous supposons que les instructions en language machine de base (load, store, test) sont atomiques.
- Si deux instructions sont exécutées en concurrence, le résultat est le même que celui de leur exécution séquentielle.
- Si un load et un store sont exécutés en concurrence, le load obtiendra soit l'ancienne valeur soit la nouvelle valeur, mais pas une valeur intermédiaire.

4.5. Exclusion mutuelle: solutions logicielles

Nous décrivons seulement un processus Pᵢ typique dont la structure générale est:

 while(true){
   section_entree();
   region_critique();
   section_sortie();
   hors_region_critique();
}

Pour deux processus nous avons P₀ et P₁ ou
Pᵢ et Pⱼ avec i = 1-j et j = 1-i. Autrement dit i ∈ {0,1} et j ∈ {0,1} et sont complémentaires.

4.6. Algo 1: Alternance strict

Les processus P₀ et P₁ partage une variable turn qui indique le tour du processus qui peut entrer en SC. Si turn vaut i, alors Pᵢ peut entrer en SC.
```
 while(true){
   while (turn != i); // attente active
   region_critique();
   turn = j;
   hors_region_critique();
}
```
Ne satisfait pas au besoin de progression car si turn vaut j, Pᵢ ne peut pas entrer en SC.

4.7. Algo 2: attente active

Le pb de l'algo 1 est qu'il ne garde pas suffisamment d'infos sur l'état de chaque processus.
Pour remédier au problème, nous pouvons remplacer la variable turn par un tableau de variables flag.
```
var flag = array[0..1] of boolean;
```
flag[i] indique le désir d'entrer en SC. Si flag[i] vaut true, alors Pᵢ désire entrer en SC.

 while(true){
      flag[i] = true;
      while (flag[j]);
   region_critique();
      flag[i] = false;
   hors_region_critique();
}

L'exclusion mutuelle est satisfaite mais le pb de progression persiste.
Séquence d'execution suivante:
T₀: P₀ fixe flag[0] = true;
T₁: P₁ fixe flag[1] = true;

4.8. Algo 3: Dekker-Peterson

Une combinaison des 2 algos précédents.
- Les processus P₀ et P₁ partagent deux variables flag et turn.
- flag indique le désir d'entrer en SC
- turn indique le tour du processus qui peut entrer en SC.
```
 while(true){
   flag[i] = true;
   turn = j;
   while ((flag[j]) && (turn == j));
   region_critique();
   turn = j;
   flag[i] = false;
   hors_region_critique();
}
```
Satisfait aux propriétés d'exclusion mutuelle, de progression et d'attente limitée.

4.9. Exclusion mutuelle matériel: solution sur monoprocesseur

Masquage d'interruption
- Les interruptions sont désactivées lorsqu'un processus entre en SC.
- Les interruptions sont réactivées lorsqu'un processus sort de SC.
- Avantages: simple, rapide
- Inconvénients:
  - Une SC avec while(1) bloque tout le système
  - Les sytèmes ne permettent pas à tout le monde de masquer n’importe comment les IT.
  - Ne fonctionne pas sur des multiprocesseur (ou gourmand en temps)

4.10. Exclusion mutuelle matériel: solution sur multiprocesseur

Instruction indivisible: Test_and_Set(TAS)
- Instruction atomique qui permet de consulter et de modifier un mot mémoire.
- L’instruction TAS est exécutée en une seule opération.
Soit C une variable globale indiquant l’état (ou l'occupation) d'une section critique, c'est-à-dire:
- C = 1 ==> section critique occupée, et C = 0 ==> section critique libre.
- L'algorithme de fonctionnement de TAS est le suivant:

function TAS(occupée:boolean) -> boolean {
  boolean tas
  tas <- occupée
  occupée <- true
  return tas
}

4.11. Exclusion mutuelle matériel: solution sur multiprocesseur

Exemple d'utilisation

while (TAS(C));
region_critique();
C = 0;
hors_region_critique();

Inconvénient: attente active

5. Solution à base d'attente passive

Problème des solutions précédentes: attente active -> gaspillage de l'UC
Principe des solutions à base d'attente passive:
- Un processus qui ne peut pas entrer en SC doit être mis en attente.
- Un processus en attente est réveillé par un autre processus qui sort de SC.
- Les processus en attente sont mis en file d'attente.

  -> utilisation de verrous et de sémaphores

5.1. Verrou

Classe Verrou {
  privé ouvert: booléan;
  privé attente: liste de tâches;

  public void init(){
    ouvert = true;
    attente = [];
  }

  public void verrouiller(){
    if (ouvert){
      ouvert = false;
    } else {
      attente.ajouter(tâche_courante);
      tâche_courante.suspendre();
    }
  }

  public void deverrouiller(){
    if (attente.est_vide()){
      ouvert = true;
    } else {
      tâche = attente.retirer();
      tâche.reveiller();
    }
  }
}

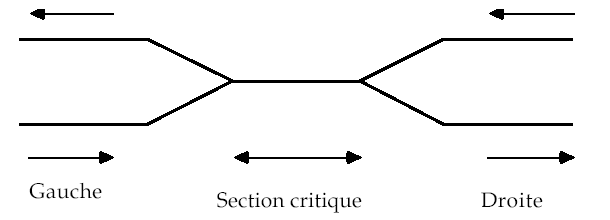

5.2. Exemple d'utilisation: voie unique avec classe Verrou

Tâche TrainGauche(voie: verrou){
  rouler();
      voie.verrouiller();
      traverser();
      voie.deverrouiller();
  rouler();
}

Tâche TrainDroite(voie: verrou){
  rouler();
      voie.verrouiller();
      traverser();
      voie.deverrouiller();
  rouler();
}

5.3. Sémaphores (Dijkstra)

Mécanisme de synchronisation entre processus
Un sémaphore S est une variable entière, manipulable par deux opérations atomiques:
- P (proberen): acquire
- V (verhogen): release

5.4. Sémaphores

acquire(S) (P(S)):
S <- (S - 1)
si S < 0, alors le processus est mis en attente
sinon le processus continue son exécution
release(S) (V(S)):
S <- (S + 1)
si S <= 0, alors un processus en attente est réveillé

5.5. Sémaphores

acquire (S) correspond à une tentative de franchissement.
S’il n’y a pas de jeton pour la section critique alors attendre,
sinon prendre un jeton et entrer dans la section (S),
puis rendre son jeton à la sortie de la section critique.
Chaque dépôt de jeton release (S) autorise un passage.
Il est possible de déposer des jetons à l’avance

5.6. Classe Sémaphore

Classe Semaphore {
  privé jetons: entier;
  privé attente: liste de tâches;

  public void init(jetons: entier){
    jetons = jetons;
    attente = [];
  }

  public void acquire(){
    jetons--;
    if (jetons < 0){
      attente.ajouter(tâche_courante);
      tâche_courante.suspendre();
    }
  }

  public void release(){
    jetons++;
    if (jetons <= 0){
      tâche = attente.retirer();
      tâche.reveiller();
    }
  }
}

5.7. Exemple d'utilisation: voie unique avec classe Semaphore

Tâche TrainGauche(voie: Semaphore){
  rouler();
      voie.acquire();
      traverser();
      voie.release();
  rouler();
}

Tâche TrainDroite(voie: Semaphore){
  rouler();
      voie.acquire();
      traverser();
      voie.release();
  rouler();
}

5.8. Difficultés liées au partage de ressources

Interblocage: exemple avec des sémaphores

Semaphore S1(1);
Semaphore S2(1);

Tâche A(){
  S1.acquire(); // A1
  S2.acquire(); // A2
  S1.release();
  S2.release();
}

Tâche B(){
  S2.acquire(); // B1
  S1.acquire(); // B2
  S2.release();
  S1.release();
}

L'ordre d'exécution A1, B1, A2, B2 peut provoquer un interblocage: (deadlock)

5.9. Interblocage

Un interblocage est une situation dans laquelle deux ou plusieurs processus sont incapables de continuer leur exécution car ils attendent des ressources qui sont détenues par d'autres processus.
Les conditions nécessaires à l'interblocage sont:
- Exclusion mutuelle: au moins une ressource doit être partagée en mode exclusif.
- Attente circulaire: chaque processus attend une ressource détenue par un autre processus.
- Non préemption: une ressource ne peut être libérée que volontairement par le processus qui la détient.
- Attente de ressources supplémentaires: un processus peut attendre une ressource supplémentaire tout en conservant les ressources déjà acquises.
Solutions:
- Prévention: éviter les conditions nécessaires à l'interblocage. (supprimer une des conditions)
- Détection: détecter l'interblocage et le résoudre.
- Récupération: résoudre l'interblocage après sa détection.

5.10. Prévention à priori

Méthode de l'allocation globale des ressources à une tâche (cond. attente de ressources supplémentaires)
- immobilisation non productive de ressources
- perte d'une bonne partie du parallélisme
Méthode de l'allocation ordonnée des ressources (cond. attente circulaire)
- ordonner les ressources et les acquérir dans le même ordre
- nécessite de connaître à l'avance les ressources nécessaires
Algorithme du banquier (Dijkstra)
- chaque processus doit déclarer à l'avance le nombre maximal de ressources qu'il peut demander
- le système doit vérifier que la demande ne met pas le système dans un état d'interblocage
- notion d'état fiable/sain: un état est fiable si toutes les demandes futures peuvent être satisfaites

5.11. Détection / Récupération

Algorithme de test d'état sain
Récupération: reprendre l'exécution dans un état fiable, deux méthodes principales:
1. Détruire les tâches en interblocage l'une après l'autre, jusqu'à ce que l'interblocage soit résolu.
2. Sauvegarder périodiquement l'état du système et le restaurer dans un état antérieur à l'interblocage.

5.12. En pratique

Les systèmes d'exploitation modernes utilisent une combinaison de prévention, de détection et de récupération.
Tous les appels système susceptibles de bloquer une tâche sont implémentés avec des délais d'attente au delà desquels l'appel retourne une erreur.
